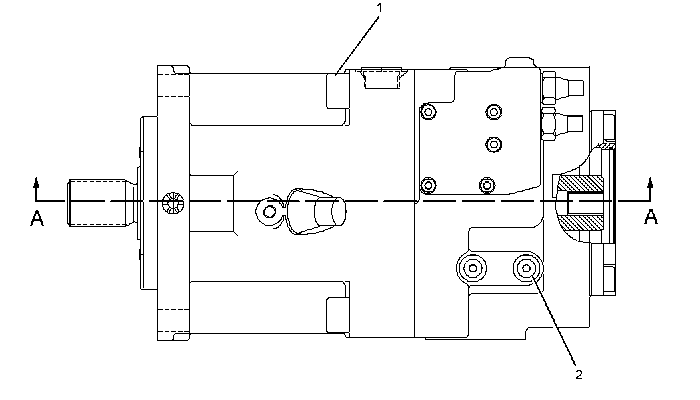

從軸端觀察軸的旋轉時，軸的旋轉方向為順時針。

該泵為帶壓力超控的負載感應可變排量活塞泵。

測試時，使用50°C（122°F）的SAE 10機油。

一圈的較大排量。260立方厘米（15.9英寸）

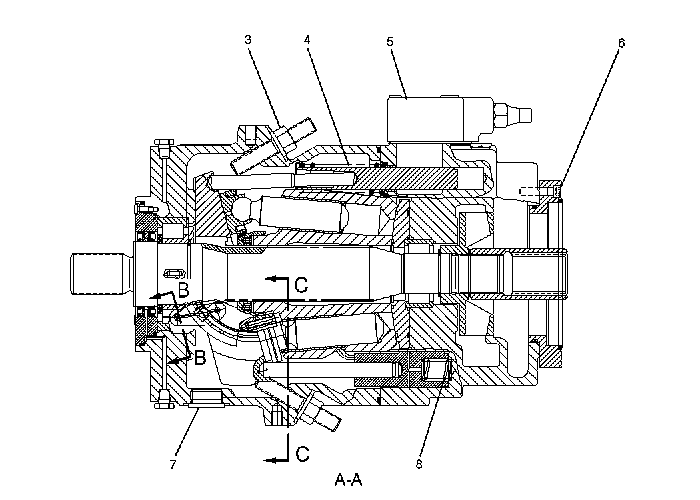

（1） 擰緊四個螺栓。830?！っ祝?12磅英尺）

（2） 三個螺塞的扭矩。..25牛頓·米（19磅英尺）

（3） 鎖緊螺母的扭矩。170?！っ祝?25磅英尺）

（4） 6E-3869彈簧

自由長度。.111.09毫米（4.374英寸）

外徑。33.8毫米（1.33英寸）

（5） 6E-1024泵控制閥總成

（6） 擰緊四個螺栓。215?！っ祝?59磅英尺）

（7） 塞子的扭矩。198?！っ祝?45磅英尺）

（8） 6E-3872彈簧

自由長度。.77毫米（3.0英寸）

外徑。21.1毫米（0.83英寸）

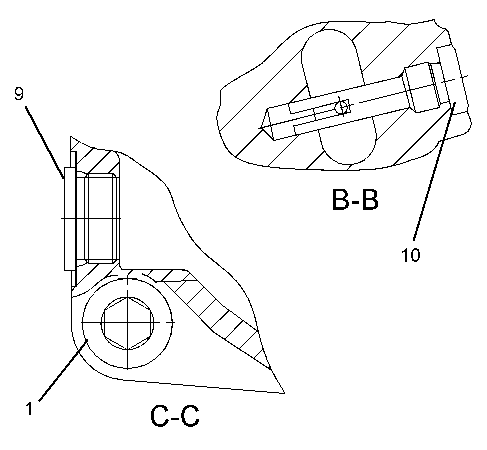

（9） 塞子的扭矩。198?！っ祝?45磅英尺）

（10） 塞子的扭矩。..10 N·m（90磅英寸）

在額定發動機轉速下進行測試：

輸出。..482升/分鐘（127美制加侖/分鐘）

壓力。..1000千帕（145磅/平方英寸）

泵速。..1874轉/分

發動機轉速。..1900轉/分

輸出。.477升/分鐘（126美制加侖/分鐘）

壓力。7000千帕（1015psi）

泵速。..1874轉/分

發動機轉速。..1900轉/分

輸出。..463升/分鐘（122美制加侖/分鐘）

壓力。17000千帕（2465psi）

泵速。..1874轉/分

發動機轉速。..1900轉/分

較大工作壓力（切斷壓力）。31000千帕（4500psi）

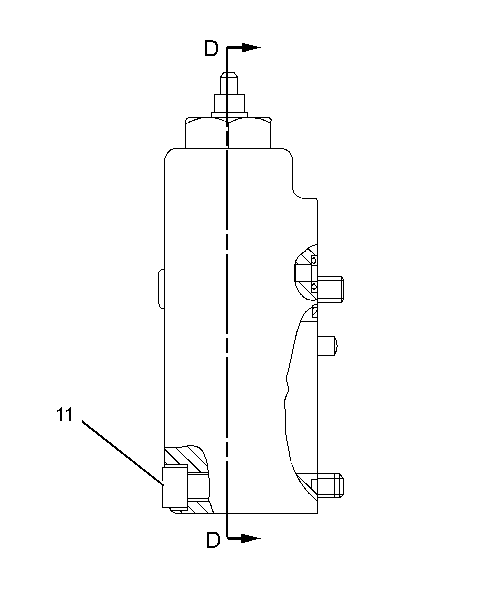

圖4 g01422007

泵控制閥

圖5 g01422008

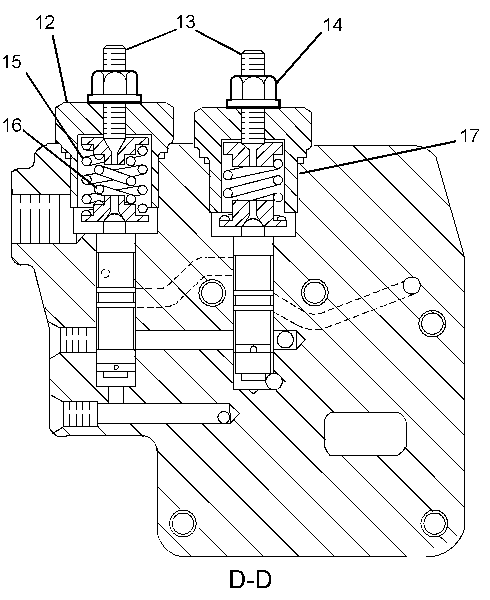

查看D-D

較大系統工作壓力。31000千帕（4500psi）

利潤壓力。2100千帕（305psi）

（11） 擰緊五個螺栓。..21±5牛·米（15±4磅英尺）

（12） 兩個閥組的扭矩。.60±4?！っ祝?4±3磅英尺）

（13） 順時針轉動固定螺釘會增加系統壓力。轉動固定螺釘

逆時針方向降低系統壓力。

轉動一圈固定螺釘（13）將大約改變系統壓力。 ..7400千帕（1075psi）

（14） 擰緊兩個鎖緊螺母。.22牛·米（16磅英尺）

（15） 165-9833彈簧

測試后的自由長度。.19.4毫米（0.76英寸）

外徑。..14.6毫米（0.57英寸）

（16） 6E-3855彈簧

試驗力下的長度。13.60毫米（0.535英寸）

試驗力。92.00±13.50牛頓（21±3磅）

測試后的自由長度。17.10毫米（0.673英寸）

外徑。8.60毫米（0.339英寸）

（17） 179-6922彈簧

測試后的自由長度。20.70毫米（0.815英寸）

外徑。13.75毫米（0.541英寸）

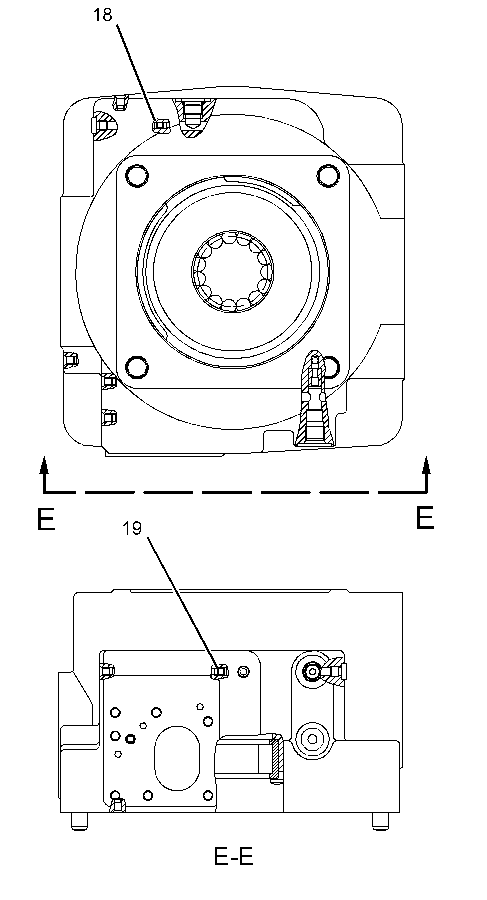

泵頭

圖6 g01422010

（18） 6E-3873孔塞的扭矩。6.5?！っ祝?8磅英寸）

（19） 5I-4277節流孔的扭矩。6.5?！っ祝?8磅英寸）
